Sub-solo

Piso do sub-solo concretado parcialmente - 01/08/2014 - Foto: Priscila J. Silva CIV4NB

Sub-solo - 01/08/2014 - Foto: Priscila J. Silva CIV4NB

Vedação

Instalação da vedação - Vista exterior - 01/08/2014 - Foto: Priscila J. Silva CIV4NB

Instalação da vedação - Vista interior- 01/08/2014 - Foto: Priscila J. Silva CIV4NB

Equipamento utilizado para a suspensão das placas da vedação- 01/08/2014 - Foto: Priscila J. Silva CIV4NB

Detalhes da fixação das placas- 01/08/2014 - Foto: Priscila J. Silva CIV4NB

Instalação das placas- 01/08/2014 - Foto: Priscila J. Silva CIV4NB

Fixação das placas no piso- 01/08/2014 - Foto: Priscila J. Silva CIV4NB

Laje desenformada - 01/08/2014 - Foto: Priscila J. Silva CIV4NB

Grande vão devido a laje nervurada - 01/08/2014 - Foto: Priscila J. Silva CIV4NB

Preparação para concretagem do quarto pavimento

Preparação dos cabos de protensão para concretagem da laje do quarto piso - 25/11/2013 - Foto: Marcos de Morais Leite CIV3NB

 Gura utilizada para movimentações de materiais na obra. - 25/11/2013 - Foto: Marcos de Morais Leite CIV3NB

Projeto estrutural de cabos de protensão, onde os mesmos devem ser passados para futura concretagem. - 25/11/2013 - Foto: Marcos de Morais Leite CIV3NB

Preparação dos cabos de protensão para concretagem da laje do quarto piso - 25/11/2013 - Foto: Marcos de Morais Leite CIV3NB

Aramação dos pilares com arranque para próximo piso, com devida proteção. - 25/11/2013 - Foto: Marcos de Morais Leite CIV3NB

Formas em madeiras + fixadores metálicos para concretagem dos pilares - 02/09/2013 - Foto: Estevão Palmieri - ArqUrb - 4ºA

Detalhe formas em madeiras + fixadores metálicos para concretagem dos pilares - 02/09/2013 - Foto: Estevão Palmieri - ArqUrb - 4ºA

Esperas + amarração dos estribos - 02/09/2013 - Foto: Estevão Palmieri - ArqUrb - 4ºA

Esperas de aço para protensão da laje - 02/09/2013 - Foto: Estevão Palmieri - ArqUrb - 4ºA

Retirada das formas - Aconselha-se uso de capacete e cinto de segurança conforme NBR/ABNT - 02/09/2013 - Foto: Estevão Palmieri - ArqUrb - 4ºA

Detalhe Bicheira - Aconselha-se a vibração do concreto conforme o tipo de agregado e a densidade da armação + respeitar a altura máxima de lançamento conforme NBR/ABNT - 02/09/2013 - Foto: Estevão Palmieri - ArqUrb - 4ºA

 Concretagem da segunda laje - 21/08/2013 - Foto: Estevão Palmieri - ArqUrb - 4ºA

Concretagem da segunda laje - 21/08/2013 - Foto: Estevão Palmieri - ArqUrb - 4ºA

 Apoios metálicos para concretagem da segunda laje - 21/08/2013 - Foto: Estevão Palmieri - ArqUrb - 4ºA

 Instalação das cubetas plásticas + ferragens para concretagem da segunda laje - 21/08/2013 - Foto: Estevão Palmieri - ArqUrb - 4ºA

Detalhe caixaria metálica para concretagem da parede/muro de arrimo - 21/08/2013 - Foto: Estevão Palmieri - ArqUrb - 4ºA

Bloco 11

 Apoios metálicos para concretagem da primeira laje - 19/06/2013 - Foto: Estevão Palmieri - ArqUrb - 4ºA

  Instalação das cubetas plásticas para concretagem da primeira laje - 08/07/2013 - Foto: Estevão Palmieri - ArqUrb - 4ºA

 Instalação da caixaria em madeira para concretagem do pilar + Amarração das ferragens (estribos)- Aconselha-se o uso de cinto de segurança conforme NBR/ABNT - 08/07/2013  - Foto: Estevão Palmieri - ArqUrb - 4ºA

  Instalação dos apoios metálicos para concretagem da segunda laje - 10/08/2013 - Foto: Estevão Palmieri - ArqUrb - 4ºA

Instalação dos apoios metálicos para concretagem da segunda laje - 10/08/2013 - Foto: Estevão Palmieri - ArqUrb - 4ºA

Foto: Montagem de forma do muro de arrimo. Autor: Julio Cesar - CIV3-N-B. Maio/2013

Foto: Montagem de forma do muro dos pilares. Observe as formas e escoramento de aço Autor: Julio Cesar - CIV3-N-B. Maio/2013.

Foto: Montagem de forma dos pilares. Observe as formas e escoramento de aço Autor: Julio Cesar - CIV3-N-B. Maio/2013.

Foto: Montagem de forma do muro. Observe as formas e escoramento de aço Autor: Julio Cesar - CIV3-N-A. Maio/2013.

Foto: Montagem de forma do muro dos pilares. Vista geral - Autor: Julio Cesar - CIV3-N-B. Maio/2013.

Foto: Vista geral do muro de arrimo - Autor: Julio Cesar - CIV3-N-B. Maio/2013.

Foto: Vista da face do muro junto ao barranco -  Autor: Julio Cesar - CIV3-N-B. Maio/2013.

Foto: Inicio da montagem de formas da laje alveolar. Autor: Julio Cesar - CIV3-N-A. Junho/2013.

 Foto: Operário dentro do bloco de ferro armado conferindo antes de ser concretado

  . Autor: Julio Cesar de Oliveira - RA- 1107190-2 Curso de Engenharia Civil 3º B- data: 22/04/2013.

Foto: Detalhe para uma das estacas que foi retirada amostra para ensaio  a compressão antes dos 28 dias.  Autor: Julio Cesar de Oliveira - RA- 1107190-2 Curso de Engenharia Civil 3º B- data: 27/04/2013.

Foto:Operário concretando bloco e o outro vibrando o concreto,.Autor: Julio Cesar de Oliveira - RA- 1107190-2 Curso de Engenharia Civil 3º B- data: 22/04/2013.

 Foto:Operário concretando bloco.Detalhe para a altura da calha que sai do caminhão

  ate o bloco, segundo a NBR não pode passar de 2,5 metros. Autor: Julio Cesar de Oliveira - RA- 1107190-2 Curso de Engenharia Civil 3º B- data: 22/04/2013.

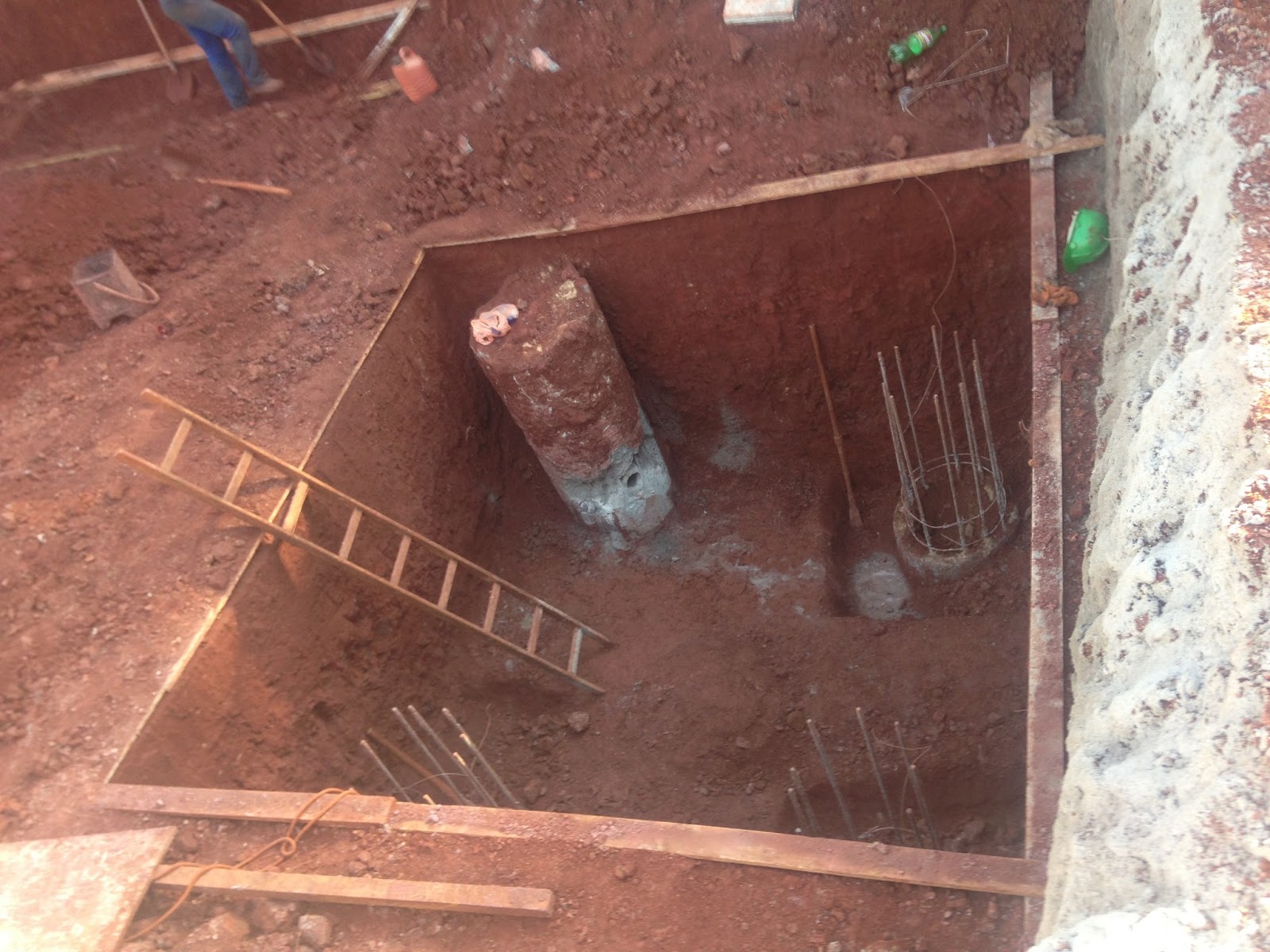

 Foto: Arrasamento de estacas e preparação para montagem de um bloco de concreto.  Autor: Julio Cesar de Oliveira - RA- 1107190-2 Curso de Engenharia Civil 3º B- data: 27/04/2013.

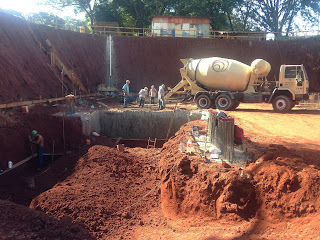

 Foto:Operários escavando poço para  blocos de concreto onde ficara situado os elevadores e ao fundo operários concretadando os blocos.. Autor: Julio Cesar de Oliveira - RA- 1107190-2 Curso de Engenharia Civil 3º B- data: 27/04/2013.

 Foto: Armaduras das cortinas sendo preparadas. Autor: Julio Cesar de Oliveira - RA- 1107190-2 Curso de Engenharia Civil 3º B- data: 11/05/2013.

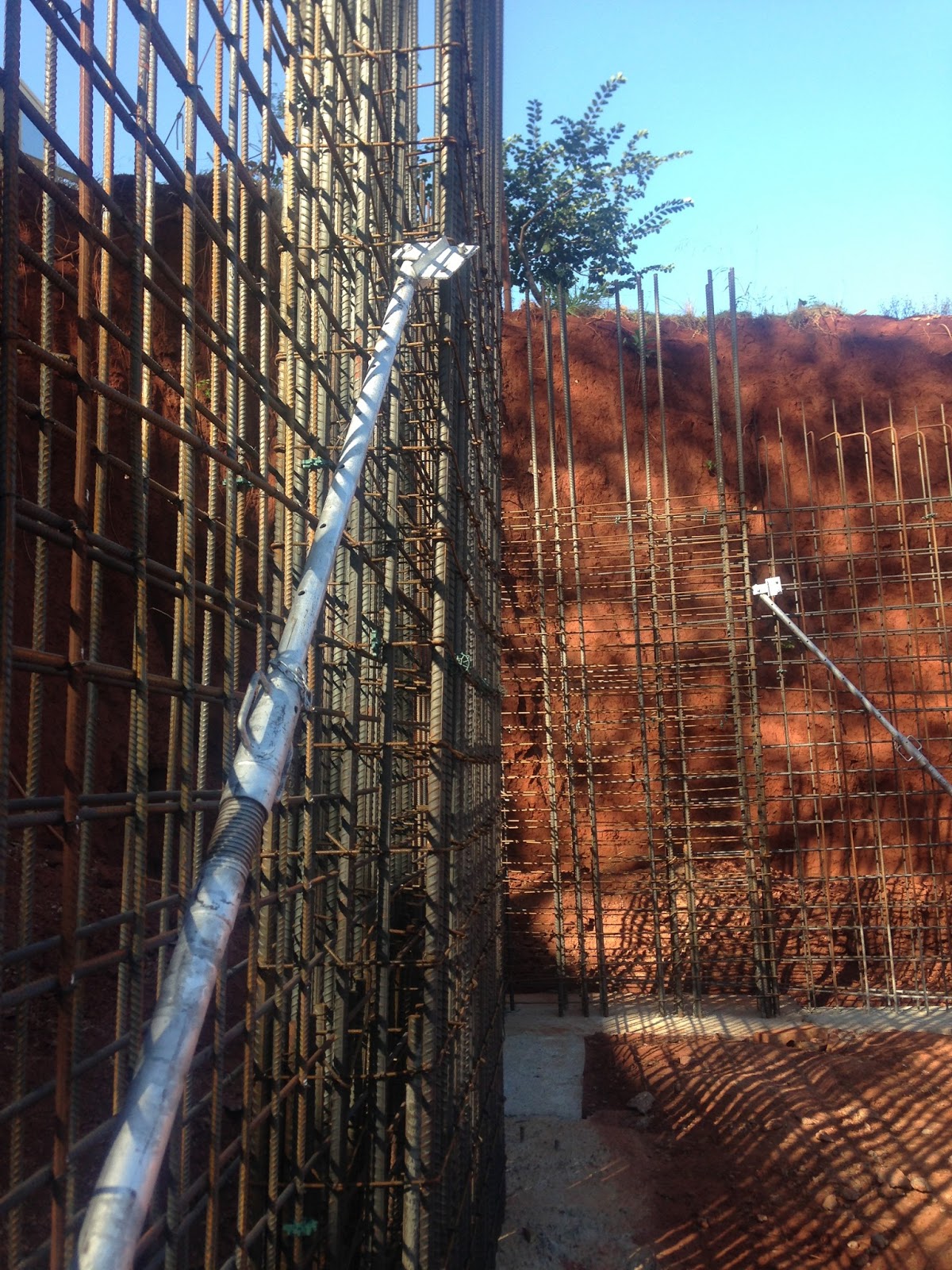

 Foto: Montagem de aramaduras da cortina do muro de arrimo. Autor: Julio Cesar de Oliveira - RA- 1107190-2 Curso de Engenharia Civil 3º B- data: 11/05/2013.

  Foto: Montagem de aramaduras da cortina do muro de arrimo. Autor: Julio Cesar de Oliveira - RA- 1107190-2 Curso de Engenharia Civil 3º B- data: 11/05/2013.

 Foto: Detalhe para uma das estacas que foi retirada amostra para ensaio  de resistência a compressão antes dos 28 dias. Autor: Julio Cesar de Oliveira - RA- 1107190-2 Curso de Engenharia Civil 3º B- data: 11/05/2013.

 Foto: Detalhe para uma das estacas que foi retirada amostra para ensaio  de resistência a compressão antes dos 28 dias. Autor: Julio Cesar de Oliveira - RA- 1107190-2 Curso de Engenharia Civil 3º B- data: 11/05/2013.

 Foto:Operários montando as formas para concretagem das cortinas. Autor: Julio Cesar de Oliveira - RA- 1107190-2 Curso de Engenharia Civil 3º B- data: 22/05/2013.

Foto: Pilares já concretados e pilares com formas montadas, aguardando para serem concretados. . Autor: Julio Cesar de Oliveira - RA- 1107190-2 Curso de Engenharia Civil 3º B- data: 22/05/2013.
