Foto: Arrasamento das estacas e escavação para montagem e concretagem dos blocos. Autor: Marcos de Morais Leite- RA- 1105143-2 Curso de Engenharia Civil 3º B- data: Abril/2013.

 Foto: Arrasamento das estacas e escavação para montagem e concretagem dos blocos. Autor: Marcos de Morais Leite- RA- 1105143-2 Curso de Engenharia Civil 3º B- data: Abril/2013.

         Foto: Corpos de Prova do concreto utilizado para concretagem dos Tubulões, utilizado para ensaios de Resistência a Compressão. Autor: julio Cesar de Oliveira - RA- 1107190-2 Curso de Engenharia Civil 3º B- data: março/2013.

Foto: Suporte para entrada do Tubulão onde serão apoiadas as ferragens e auxilio na concretagem . Autor: julio Cesar de Oliveira - RA- 1107190-2 Curso de Engenharia Civil 3º B- data: março/2013.





Foto: Dois Silos da esquerda: Reservatório de Polímero utilizado para evitar desmoronamento das paredes do Tubulão e o Silo da direita: reservatório de água. Autor: julio Cesar de Oliveira - RA- 1107190-2 Curso de Engenharia Civil 3º B- data: março/2013.

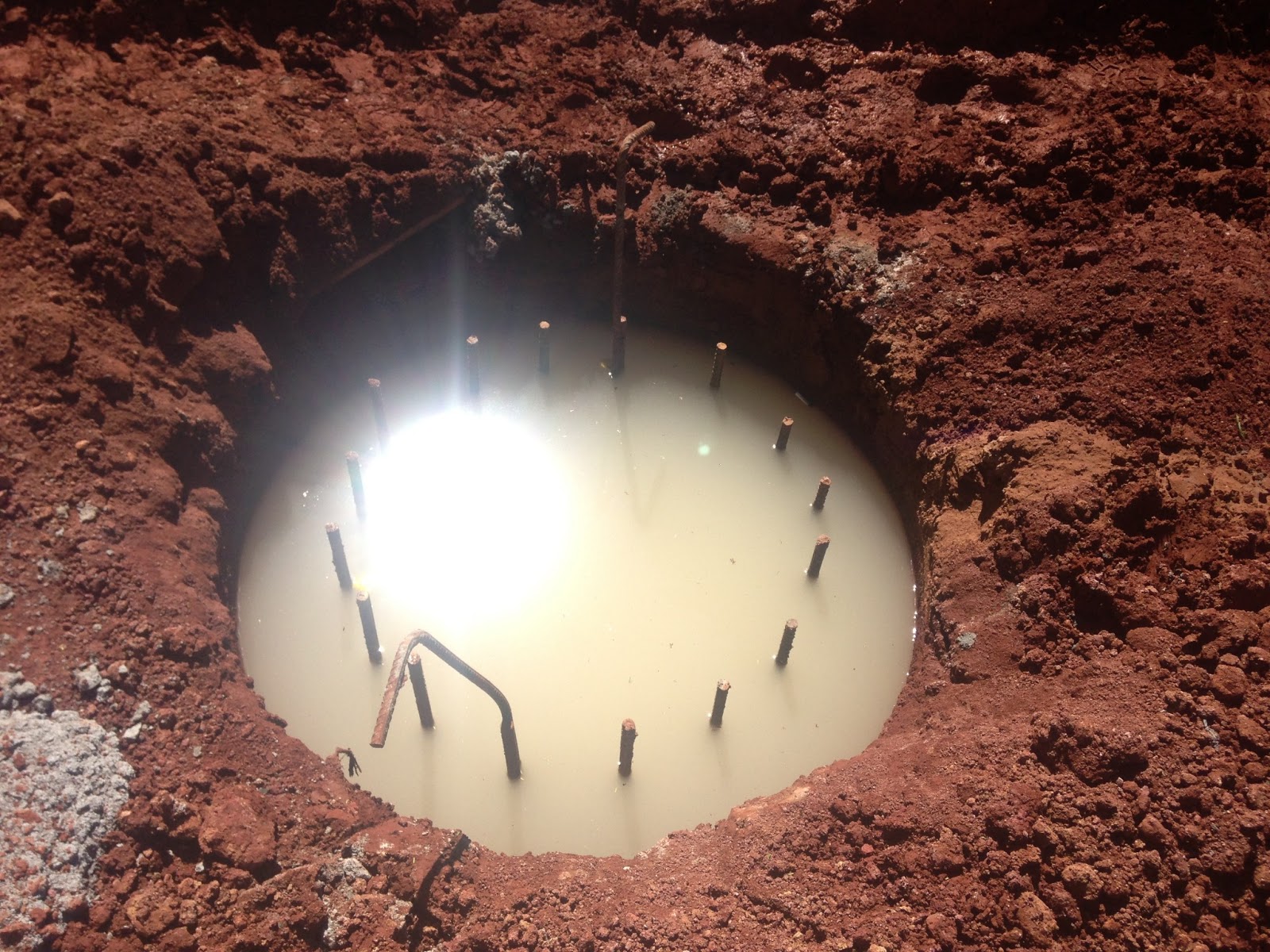

Foto: Tubulão completo com polímero, com armação pronta e aguardando concretagem. Autor: julio Cesar de Oliveira - RA- 1107190-2 Curso de Engenharia Civil 3º B- data: março/2013.







Foto: Funil com tubos encaixados com aproximadamente 15m, por onde passa o concreto que é mais pesado que o polímero, expulsando o polímero que é sugado pela mangueira enquanto o Tubulão é concretado de baixo para cima. Autor: julio Cesar de Oliveira - RA- 1107190-2 Curso de Engenharia Civil 3º B- data: março/2013.



Foto: Vista superior do Funil . Autor: julio Cesar de Oliveira - RA- 1107190-2 Curso de Engenharia Civil 3º B- data: março/2013.









Foto: Concretagem em andamento. Autor: julio Cesar de Oliveira - RA- 1107190-2 Curso de Engenharia Civil 3º B- data: março/2013.

Foto: Bloco de Concreto com esperas devidamente protegidas. Autor: julio Cesar de Oliveira - RA- 1107190-2 Curso de Engenharia Civil 3º B- data: março/2013.

Foto: Arrasamento de estacas e preparação para montagem de um bloco de concreto. Autor: julio Cesar de Oliveira - RA- 1107190-2 Curso de Engenharia Civil 3º B- data: março/2013.



Foto: Detalhe para sistema de transporte de agregados como areia ou brita. Autor: julio Cesar de Oliveira - RA- 1107190-2 Curso de Engenharia Civil 3º B- data: março/2013.

 Foto: Escada com acesso para parte superior da obra. Autor: julio Cesar de Oliveira - RA- 1107190-2 Curso de Engenharia Civil 3º B- data: março/2013.



Foto: Reservatório de Diesel para posível falta de combustível durante o dia pois no final do dia um caminhão do tipo comboio abastece as máquinas. Autor: julio Cesar de Oliveira - RA- 1107190-2 Curso de Engenharia Civil 3º B- data: março/2013.

Foto: Guindaste Bucyrus Erie. Autor: julio Cesar de Oliveira - RA- 1107190-2 Curso de Engenharia Civil 3º B- data: março/2013.





Foto: Tubos utilizados para concretagem no fundo do Tubulão - RA- 1107190-2 Curso de Engenharia Civil 3º B- data: março/2013.

Foto: Guindaste Bucyrus Erie. Autor: julio Cesar de Oliveira - RA- 1107190-2 Curso de Engenharia Civil 3º B- data: março/2013.

Foto: Armação de ferro sendo colocada dentro do Tubulão. Autor: julio Cesar de Oliveira - RA- 1107190-2 Curso de Engenharia Civil 3º B- data: março/2013.

Foto: Armação de ferro sendo colocada dentro do Tubulão. Autor: julio Cesar de Oliveira - RA- 1107190-2 Curso de Engenharia Civil 3º B- data: março/2013.





Foto: Tubos utilizados para concretagem no fundo do Tubulão - RA- 1107190-2 Curso de Engenharia Civil 3º B- data: março/2013.

 Foto:  Armação de Ferro para Tubulão com 80cm de diâmetro. (Detalhe: reforço para manter estrutura da ferragem).  Autor: Marcos de Morais Leite - RA- 1105143-2  Curso de Engenharia Civil - data: março/2013.

  Foto:  Armação de Ferro para Tubulão com 80cm de diâmetro. (Detalhe: Amarração feita com arame e solda para suporte que manterá a ferragem na superfície do Tubulão).  Autor: Marcos de Morais Leite - RA- 1105143-2  Curso de Engenharia Civil - data: março/2013.

  Foto: Talude de rebaixo dos subsolos ( Aconselha-se proteger contra desmoronamento).  Autor: Marcos de Morais Leite - RA- 1105143-2  Curso de Engenharia Civil - data: março/2013.

  Foto:  Arrasameno das Estacas (Aconselha-se o uso de luvas) Autor: Marcos de Morais Leite - RA- 1105143-2  Curso de Engenharia Civil - data: março/2013.

 Foto:  Corpos de Prova do concreto utilizado para concretagem dos Tubulões, utilizado para ensaios de Resistência a Compressão.  Autor: Marcos de Morais Leite - RA- 1105143-2  Curso de Engenharia Civil - data: março/2013.

            Foto: Inicio da escação do talude para rebaixo dos subsolos. Autor: Júlio Cesar de Oliveira - RA- 1107190-2  Curso de Engenharia Civil - data: março/2013.

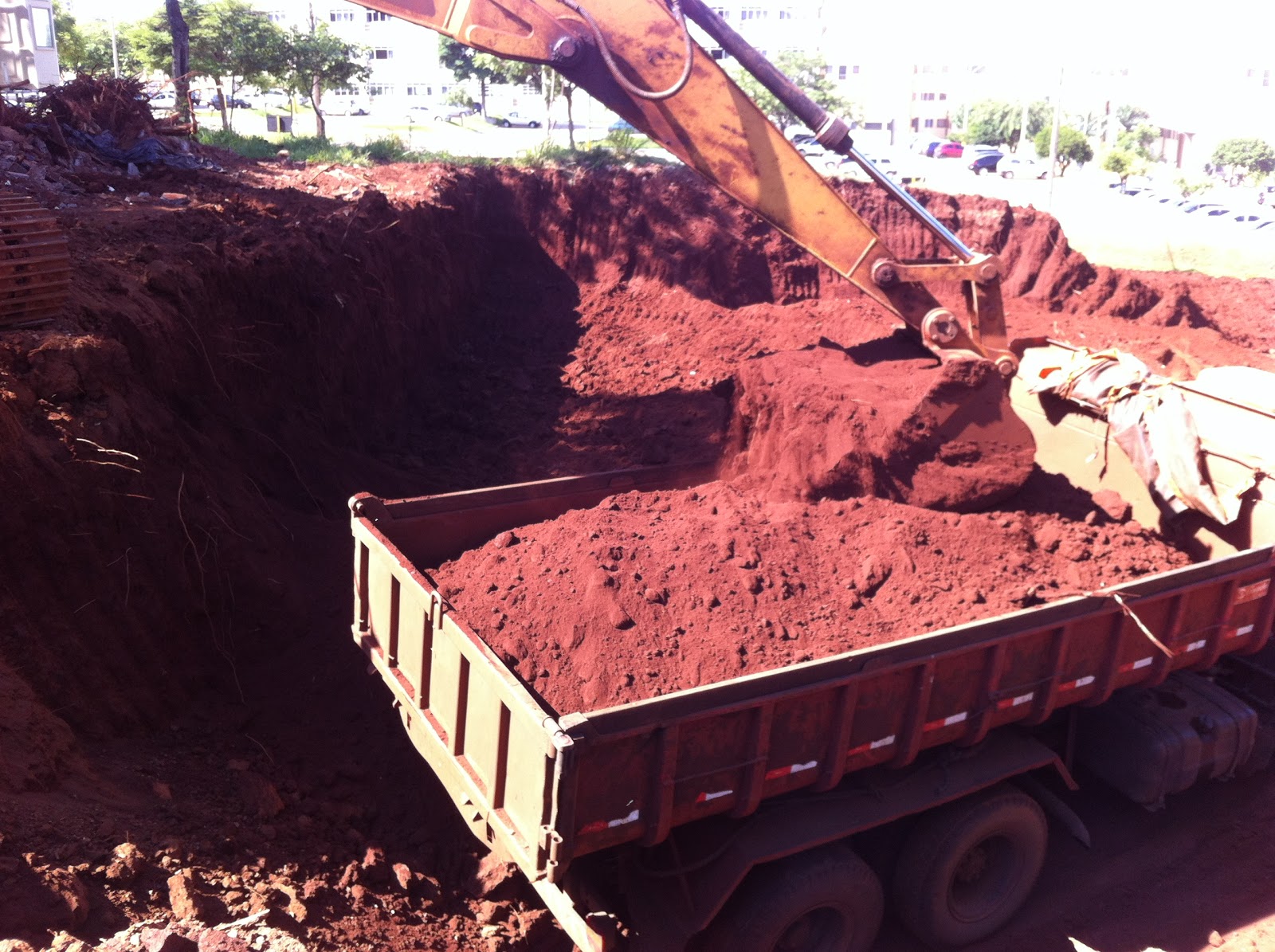

             Inicio da obra, escavação e movimentação de terra. Autor: Júlio Cesar de Oliveira - RA - 1107190-2 Curso de Engenharia Civil - data: março/2013.

            Inicio dos serviços de escavação: estaca escavada tipo strauss. Na foto percebe-se a verificação do eixo da estaca. Autor: Júlio Cesar de Oliveira - RA 1107190-2 - Curso de Engenharia Civil - data: março/2013.

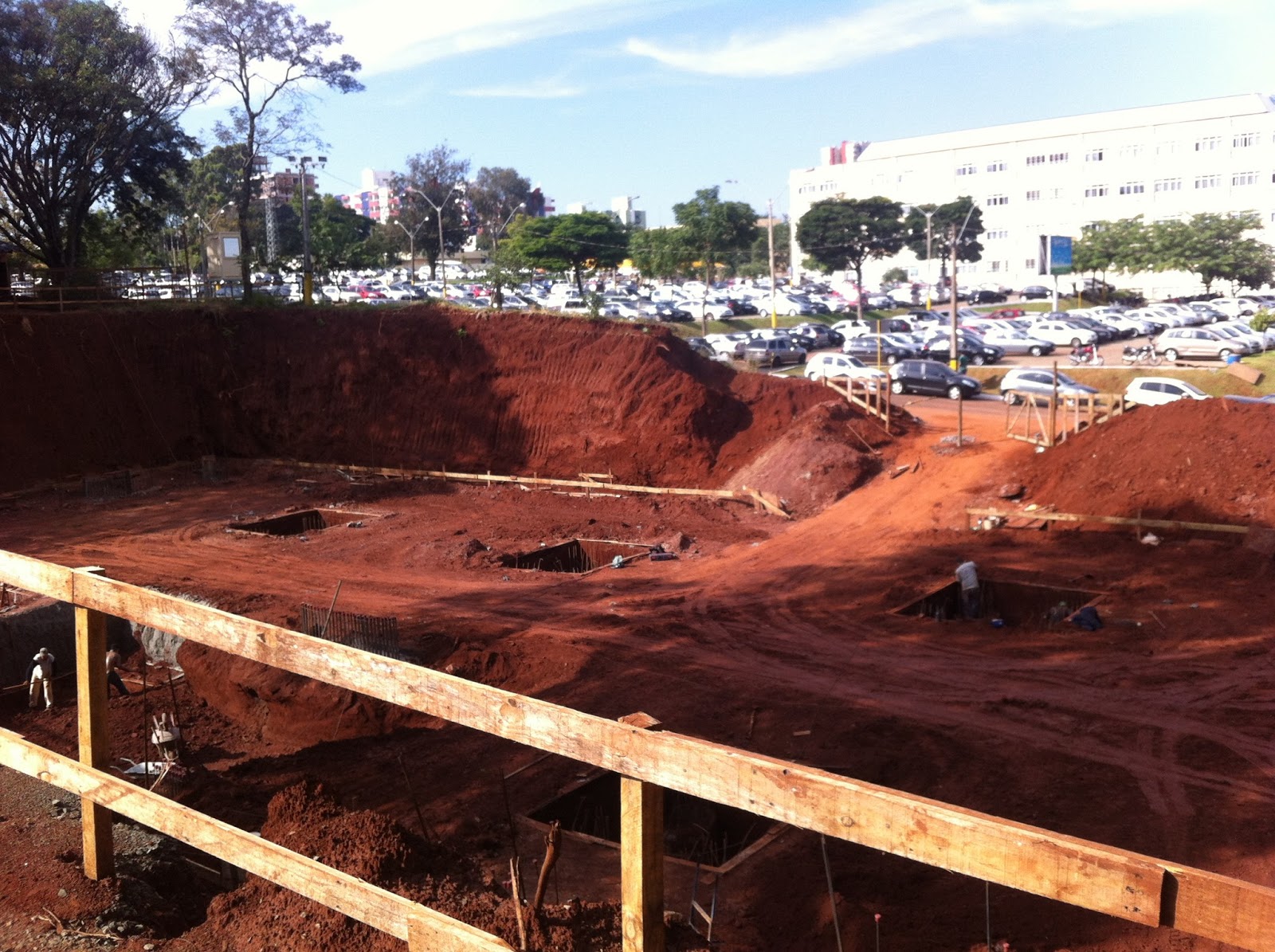

Montagem das armaduras dos blocos de fundação. Autor: Júlio Cesar de Oliveira - RA - 1107190-2 Curso de Engenharia Civil - data: março/2013.



Concretagem da estacas. Ao fundo percebe-se os reservatórios de "lama betonica" para evitar desmoranamento durante a escavação da estaca. Autor: Júlio Cesar de Oliveira - RA - 1107190-2 Curso de Engenharia Civil  3ºB  data: março/2013.



Este blogger tem por objetivo principal registrar de forma sistêmica e gradual, o andamento da obra denominada Bloco 11, o bloco administrativo da CESUMAR. A forma de registro se assemelha como um diário de obras, podendo registrar inclusive os dias de paralização devido a chuva, entre outros. O bloco 11 é prédio de arquitetura moderna, será o o edifício da área administrativa da CESUMAR, com salas amplas, confortáveis e  modernas.

O objetivo especifico do blogger é fazer com os alunos do curso de Engenharia Civil da CESUMAR possam acompanhar semanalmente e até diariamente o andamento de todas as etapas, podendo inclusive comentar cada foto.

Este blogger é parte integrante do Projeto de Extensão denominado “Visitas Técnicas para acompanhamento de obra” e o foco é o bloco 11, e qualquer aluno, regularmente matriculado poderá participar do Projeto de Extensão.

A coordenação.



Construção do Bloco 11 - Etapa de fundação

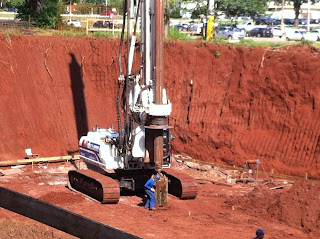

Foto de equipamento para escavação de estaca e montagem de gabarito. Autor: Prof. Júlio Fiess. Maringá: 08 de abril de 2012
